Máy biến tần là gì? Nguyên lý hoạt động và ứng dụng thực tế

Máy biến tần đóng vai trò quan trọng trong việc điều chỉnh tốc độ động cơ, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng của các hệ thống điện công nghiệp và tự động hóa. Nhờ khả năng thay đổi tần số dòng điện đầu vào, máy biến tần vận hành động cơ linh hoạt hơn, giảm hao mòn cơ khí và kéo dài tuổi thọ thiết bị.

Vậy máy biến tần là gì? Nguyên lý hoạt động ra sao và ứng dụng thực tế như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây!

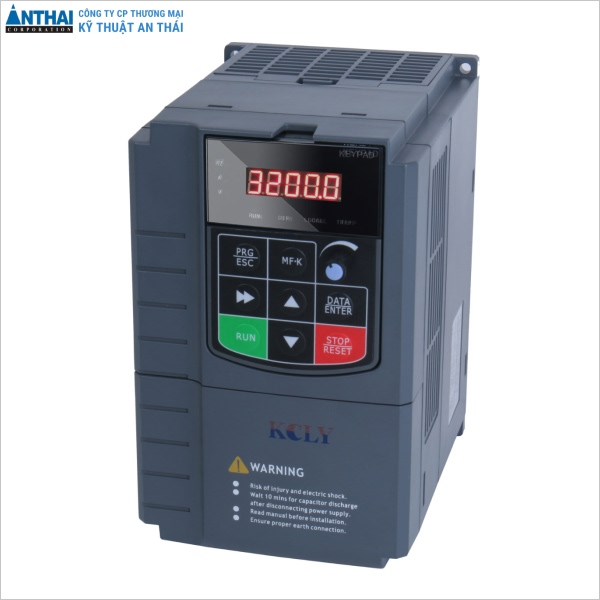

1. Máy biến tần là gì?

Trong hệ thống điện công nghiệp và tự động hóa, máy biến tần là thiết bị quan trọng giúp điều khiển tốc độ động cơ điện.

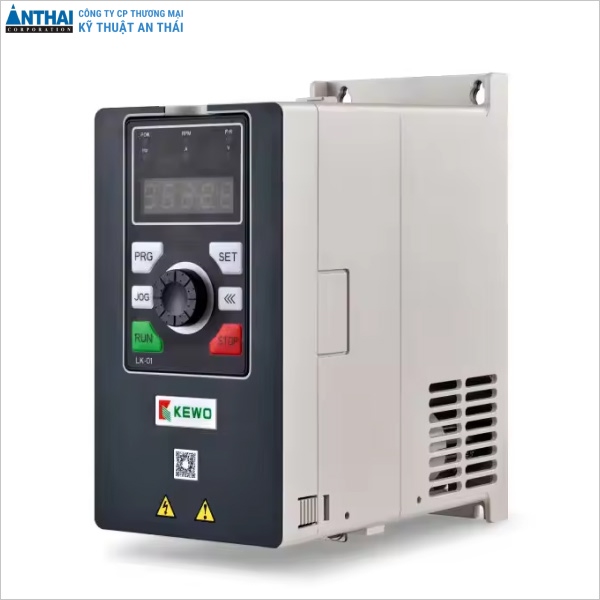

1.1. Cấu tạo của máy biến tần

Máy biến tần bao gồm nhiều thành phần điện tử hoạt động phối hợp để điều chỉnh điện áp và tần số đầu ra một cách linh hoạt.

Cấu tạo cơ bản của một máy biến tần thường bao gồm các bộ phận chính sau:

• Bộ chỉnh lưu (Rectifier): Bộ phận này thường sử dụng các diode hoặc thyristor để thực hiện quá trình chỉnh lưu điện xoay chiều (AC) từ nguồn lưới thành điện một chiều (DC)
• Mạch lọc (DC Link): Có nhiệm vụ ổn định điện áp một chiều sau khi được chỉnh lưu, giúp giảm nhiễu điện và đảm bảo nguồn cấp ổn định cho các bước tiếp theo.
• Bộ nghịch lưu (Inverter): Bộ phận này sử dụng các linh kiện bán dẫn công suất như IGBT (Insulated Gate Bipolar Transistor) để tạo ra dòng điện xoay chiều có thể điều chỉnh được.
• Bộ điều khiển (Control Unit): Đây là trung tâm điều khiển của máy biến tần, thường sử dụng vi xử lý hoặc bộ điều khiển logic lập trình (PLC) để xử lý tín hiệu, điều chỉnh tần số và điện áp đầu ra theo yêu cầu.
• Bộ hiển thị và giao diện người dùng: Cho phép giám sát, điều chỉnh các thông số vận hành như tốc độ, dòng điện, công suất… thông qua màn hình LED hoặc các nút điều khiển.

Mỗi bộ phận trong máy biến tần đều đóng vai trò quan trọng, giúp thiết bị hoạt động hiệu quả và phù hợp với từng ứng dụng cụ thể.

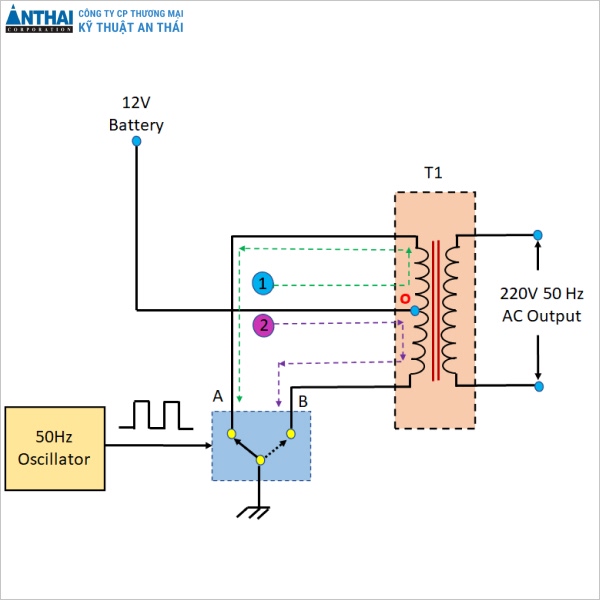

1.2. Nguyên lý hoạt động của máy biến tần

Nguyên lý hoạt động của máy biến tần dựa trên thay đổi tần số dòng điện đầu vào.

Từ đó sẽ điều chỉnh tốc độ quay của động cơ mà không cần thay đổi điện áp.

• Điện xoay chiều từ lưới điện được chuyển đổi thành điện một chiều nhờ bộ chỉnh lưu.
• Dòng điện sau khi chỉnh lưu sẽ đi qua mạch lọc để loại bỏ nhiễu và ổn định điện áp.
• Bộ nghịch lưu sẽ sử dụng các linh kiện bán dẫn để chuyển đổi điện một chiều thành điện xoay chiều với tần số có thể điều chỉnh.
• Bộ điều khiển sẽ tính toán và điều chỉnh tần số phù hợp để thay đổi tốc độ quay của động cơ.
• Dòng điện xoay chiều mới có tần số và điện áp phù hợp được cấp đến động cơ, giúp động cơ vận hành linh hoạt theo nhu cầu sử dụng.

Nhờ vào nguyên lý này, máy biến tần giúp động cơ khởi động êm ái hơn, hạn chế dòng khởi động lớn gây sụt áp hệ thống.

Đồng thời hỗ trợ điều chỉnh tốc độ linh hoạt theo nhu cầu sử dụng.

Cách lắp đặt và vận hành biến tần ABB an toàn và hiệu quả

2. Cách sử dụng máy biến tần hiệu quả

Máy biến tần là giải pháp quan trọng trong các hệ thống điện hiện đại, giúp kiểm soát tốc độ động cơ một cách linh hoạt, tiết kiệm năng lượng và nâng cao hiệu suất vận hành.

Tuy nhiên, để thiết bị này hoạt động ổn định, bền bỉ và đạt hiệu suất cao, cần tuân thủ các nguyên tắc sử dụng đúng cách.

Dưới đây là một số lưu ý quan trọng giúp tối ưu hiệu quả vận hành máy biến tần:

2.1. Lựa chọn máy biến tần phù hợp

• Chọn công suất và điện áp của máy biến tần phù hợp với động cơ cần điều khiển.
• Kiểm tra tần số hoạt động, khả năng chịu tải và các tính năng điều khiển cần thiết.
• Ưu tiên các dòng máy biến tần có chế độ bảo vệ động cơ, tiết kiệm năng lượng và vận hành thông minh.

2.2. Lắp đặt đúng kỹ thuật

• Vị trí lắp đặt: Đặt máy biến tần trong môi trường khô ráo, thoáng khí, tránh bụi bẩn, hơi ẩm và nhiệt độ quá cao.
• Khoảng cách an toàn: Đảm bảo khoảng cách hợp lý giữa các thiết bị để tránh hiện tượng quá nhiệt.
• Kết nối dây điện đúng chuẩn: Lắp đặt dây nguồn, dây điều khiển theo sơ đồ hướng dẫn, sử dụng dây có tiết diện phù hợp để tránh quá tải.

2.3. Cài đặt thông số vận hành hợp lý

• Điều chỉnh tần số và điện áp đầu ra của máy biến tần theo yêu cầu của động cơ.
• Thiết lập chế độ khởi động mềm để giảm dòng khởi động, tránh sốc điện gây hư hỏng động cơ.
• Sử dụng các chế độ bảo vệ như quá dòng, quá áp, quá nhiệt để đảm bảo an toàn cho thiết bị.

2.4. Vận hành đúng cách

• Khởi động và dừng hợp lý: Không tắt/mở máy biến tần đột ngột để tránh ảnh hưởng đến tuổi thọ thiết bị.
• Giám sát hoạt động: Theo dõi dòng điện, điện áp, tần số và nhiệt độ để kịp thời phát hiện sự cố.
• Điều chỉnh tốc độ phù hợp: Không cài đặt tần số quá thấp hoặc quá cao so với dải hoạt động của động cơ.

2.5. Bảo trì và kiểm tra định kỳ

• Làm sạch máy biến tần thường xuyên để tránh bụi bẩn và quá nhiệt.
• Kiểm tra hệ thống quạt làm mát để đảm bảo thiết bị không bị quá nóng.
• Siết chặt các đầu nối dây điện để tránh tiếp xúc kém gây chập cháy.
• Cập nhật phần mềm điều khiển (nếu có) để tối ưu hiệu suất vận hành.

Những điều trên sẽ giúp khai thác tối đa lợi ích của máy biến tần trong các ứng dụng công nghiệp và tự động hóa.

3. Ứng dụng của máy biến tần trong công nghiệp

Với cấu tạo gồm nhiều bộ phận chuyên biệt và nguyên lý hoạt động linh hoạt, thiết bị này ngày càng được ứng dụng rộng rãi trong công nghiệp, sản xuất và hệ thống tự động hóa.

Các ứng dụng của thiết bị này trong nhiều thiết bị có thể kể đến như:

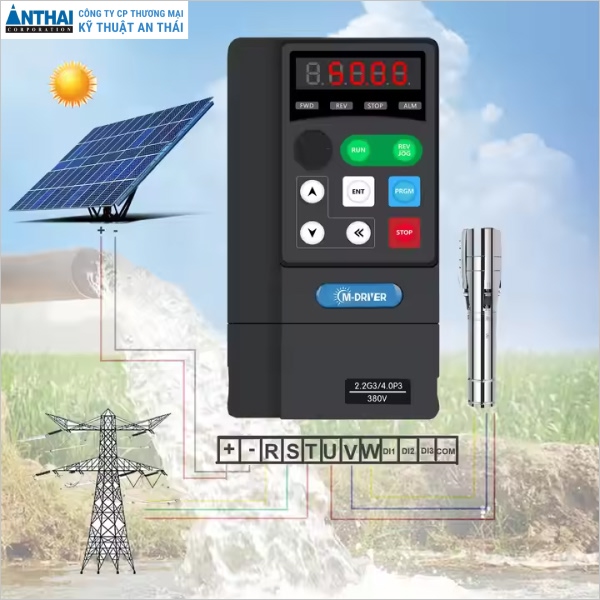

• Hệ thống bơm nước và quạt công nghiệp – Điều chỉnh lưu lượng, tiết kiệm năng lượng, giảm hao mòn.
• Dây chuyền sản xuất và băng tải – Kiểm soát tốc độ, đồng bộ hóa quy trình, khởi động êm ái.
• Máy nén khí và hệ thống điều hòa công nghiệp – Tiết kiệm điện, duy trì áp suất ổn định.
• Ngành dệt may và chế biến gỗ – Điều chỉnh tốc độ máy kéo sợi, máy cắt, máy bào, giảm lỗi sản phẩm.
• Hệ thống nâng hạ và cần trục – Kiểm soát tốc độ nâng hạ, giảm rung lắc, bảo vệ thiết bị.
• Ngành sản xuất xi măng, thép và khai khoáng – Điều khiển máy nghiền, lò quay, băng tải vận chuyển nguyên liệu.

Những ứng dụng kể trên chỉ là một phần nhỏ của cách mà máy biến tần và lợi ích tiết kiệm điện được áp dụng trong thực tế.

Tuy nhiên, những ứng dụng trên cũng đã chứng minh được tầm quan trọng của thiết bị này trong việc cải thiện hiệu suất, tiết kiệm năng lượng tối đa và đảm bảo hệ thống vận hành ổn định.
