Cầu dao CB là thiết bị điện quan trọng, giúp bảo vệ mạch điện khỏi sự cố quá tải và ngắn mạch. Sử dụng cầu dao CB đảm bảo an toàn cho thiết bị và người dùng.

Cầu dao CB là một thiết bị điện quan trọng được sử dụng rộng rãi trong các hệ thống điện gia đình và công nghiệp. Tuy nhiên ta cần hiểu rõ về thiết bị cầu dao CB này để đảm bảo an toàn cho các thiết bị điện cũng như người sử dụng.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về cầu dao CB là gì, cấu tạo cơ bản của nó và cách mà thiết bị này hoạt động để ngắt điện khi có sự cố xảy ra.

1. Cầu dao CB là gì?

Cầu dao CB (circuit breaker) hay được biết đến với tên gọi khác là Aptomat là loại khí cụ điện dùng để đóng/ ngắt mạch trực tiếp bằng tay giống như cầu dao.

  • Chức năng của cầu dao CB là để bảo vệ mạch điện trước nguy cơ quá tải hoặc ngắn mạch cũng như bảo vệ các thiết bị điện đang sử dụng.
  • Nó còn có một công dụng lớn là chống giật tốt giúp người sử dụng tránh các rủi ro khi sử dụng.
  • Ngoài ra, loại cầu dao CB này còn có khả năng phát hiện các dòng điện bị lỗi, ngăn chặn rò điện đất hoặc tự động mở/đóng để trở lại trạng thái hoạt động bình thường.

Chính vì vậy, đây được xem là thiết bị quan trong trong mọi hệ thống điện dù là trong hệ thống điện dân dụng hay công nghiệp.

Lợi ích khi sử dụng cầu dao CB trong hệ thống điện gia đình

2. Cấu tạo cầu dao CB

Cấu tạo chính của CB gồm có 4 phần, đó là: Tiếp điểm bên trong CB, buồng dập hồ quang, cơ cấu truyền động cắt CB và móc bảo vệ.

2.1. Tiếp điểm bên trong CB

Tiếp điểm bên trong hay còn gọi là tiếp điểm di động là phần chịu trách nhiệm đóng và cắt mạch điện.

Khi tiếp điểm đóng, dòng điện có thể lưu thông qua mạch, và khi mở, mạch sẽ bị ngắt để ngăn chặn quá tải hoặc ngắn mạch.

2.2. Buồng dập hồ quang

Buồng dập hồ quang được chia thành nhiều ngăn bằng các tấm thép có khả năng chịu nhiệt cao.

Khi có sự cố ngắt mạch, buồng dập hồ quang giúp dập tắt hồ quang nhanh chóng, ngăn chặn nguy cơ gây cháy nổ và bảo vệ thiết bị.

Hướng dẫn lắp đặt cầu dao CB đúng kỹ thuật

2.3. Cơ cấu truyền động cắt CB

Ở bộ phận này được chia ra làm hai cách đó là sử dụng bằng tay hoặc là bằng cơ điện từ.

Đối với dòng điện định mức không quá lớn dưới 600A thì có thể điều chỉnh bằng tay, còn với việc dòng điện lớn hơn 1000A thì phải nhờ đến điều khiển bằng điện từ.

2.4. Móc bảo vệ

Móc bảo vệ gồm móc kiểu điện từ và kiểu rơ le điện giúp bảo vệ các thiết bị điện tránh bị quá tải hay ngắn mạch.

Tùy từng điều kiện lắp đặt thực tế mà móc bảo vệ có thể được dùng cho những dòng điện khác nhau.

Những thành phần trên kết hợp với nhau để đảm bảo cầu dao CB hoạt động hiệu quả trong việc bảo vệ hệ thống điện.

Các loại cầu dao CB phổ biến trên thị trường hiện nay

>> Các loại thiết bị đóng cắt ứng dụng trong nhiều lĩnh vực

3. Phân loại cầu dao CB

Một số loại cầu dao CB phổ biến trên thị trường có thể kể đến như:

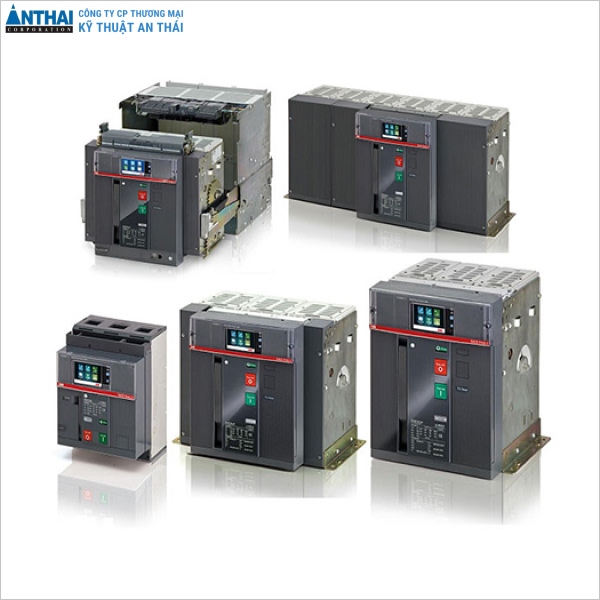

  • ACB (Air Circuit Breaker): Máy cắt không khí
  • VCB (Vacuum Circuit Breaker): Máy cắt chân không
  • OCB (Oil Circuit Breaker): Dùng để ngắt mạch dầu

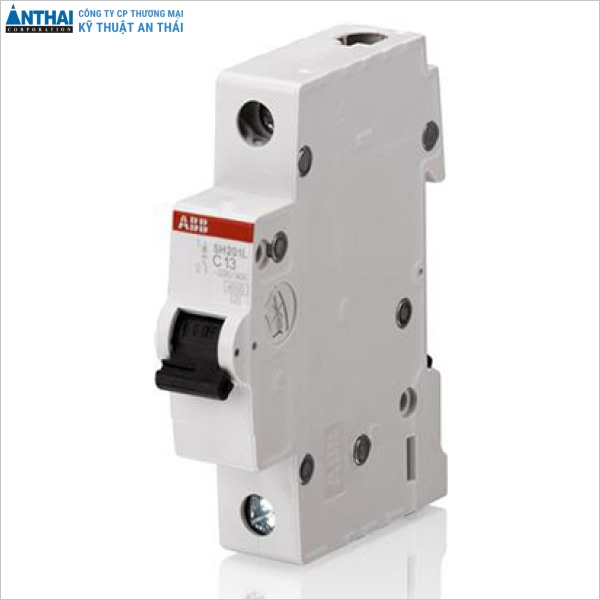

  • MCB (Miniature Circuit Breaker): CB tép hay Aptomat tép và dùng để ngắt mạch quá tải thấp.

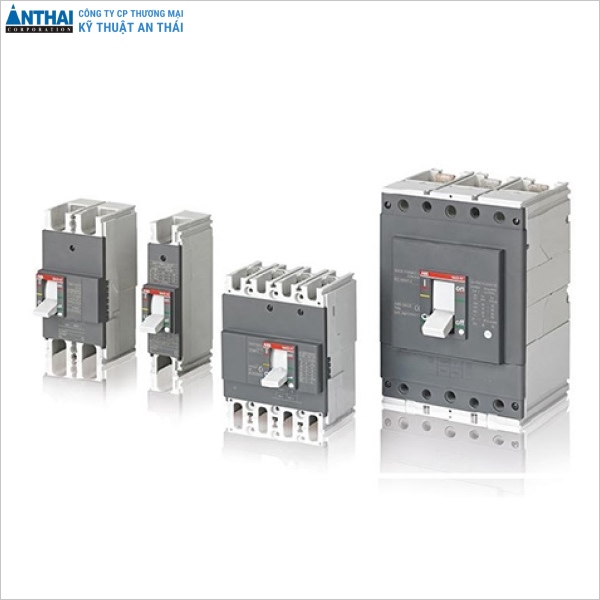

  • MCCB (Moulded Case Circuit Breaker): Là loại dùng để ngắn mạch quá tải lên đến 80kA.
  • RCCB (Residual Current Circuit Breaker): Là loại CB chống giật có chức năng ngăn ngừa cháy nổ hoả hoạn cho sự cố rò dòng trong hệ thống điện.

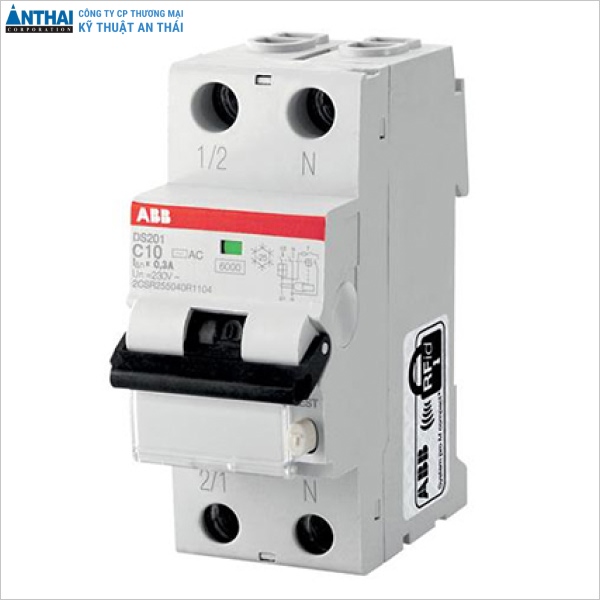

  • RCBO( Residual Current Circuit Breaker with Over current Protection): Đây là dòng thiết bị chống rò điện.
  • ELCB (Earth Leakage Circuit Breaker): Thiết bị dùng để cắt nguồn điện nếu như nó phát hiện ra rằng dòng điện rò rỉ xuống đất.

Cách kiểm tra và bảo dưỡng cầu dao cb để đảm bảo an toàn

Có thể thấy CB được chia làm nhiều loại với các nhiệm vụ, tính năng khác nhau.

Do vậy mà ứng dụng cầu dao CB trong đời sống khá đa dạng, thường thì mạng điện dân dụng 1 pha và mạng điện công nghiệp 3 pha.

Thậm chí, trong các tủ điện công nghiệp để bảo vệ các thiết bị điện thì mỗi thiết bị điện đều có một cầu dao CB bảo vệ riêng và một CB tổng bảo vệ toàn bộ tủ điện.

4. Nguyên lý hoạt động cầu dao CB

CB có thể được mở hoặc đóng (ON/OFF) bằng công tắc nhằm đảm bảo các hoạt động bảo trì đường dây điện diễn ra an toàn.

  • Ở trạng thái bình thường khi mạch điện đóng thì các tiếp điểm được kết nối với nhau thông qua các móc nối và cho phép dòng điện chạy qua.
  • Bật CB ở trạng thái ON với dòng điện định mức nam châm điện 5 và phần ứng 4 không hút .
  • Khi mạch điện quá tải hay ngắn mạch, lực hút điện từ ở nam châm điện 5 lớn hơn lực lò xo 6 làm cho nam châm điện 5 sẽ hút phần ứng 4 xuống làm bật nhả móc 3, móc 5 được thả tự do, lò xo 1 được thả lỏng, kết quả các tiếp điểm của CB được mở ra, mạch điện bị ngắt.

Nói một cách dễ hiểu thì mỗi loại cầu dao CB sẽ có một dòng cắt riêng.

Mỗi khi có dòng điện qua mà lớn hơn dòng cắt thì CB sẽ tự động OFF. Còn nếu khi dòng điện chạy qua nhỏ hơn thì dòng cắt vẫn ON bình thường.
