Hướng dẫn lắp đặt cầu dao MCCB đúng kỹ thuật, an toàn

11/02/2025

Tin tức

Lắp đặt cầu dao MCCB đúng cách giúp bảo vệ hệ thống điện an toàn. Xem ngay hướng dẫn chi tiết từng bước để tránh sai sót khi thực hiện!

Cầu dao MCCB đóng vai trò quan trọng trong việc bảo vệ thiết bị và con người khỏi các sự cố quá tải, ngắn mạch. Tuy nhiên, để MCCB hoạt động hiệu quả và đảm bảo an toàn, việc lắp đặt đúng kỹ thuật là điều kiện tiên quyết.

Vậy cầu dao MCCB có khó lắp không và cầu dao MCCB đấu nối như thế nào? Trong bài viết này, chúng tôi sẽ hướng dẫn bạn cách lắp đặt cầu dao MCCB đúng kỹ thuật, đảm bảo an toàn và hiệu quả nhất.

1. Đôi nét về sơ đồ lắp đặt cầu dao MCCB

Sơ đồ lắp đặt cầu dao MCCB giúp người dùng hiểu rõ cách đấu nối và bố trí thiết bị trong hệ thống điện, đảm bảo an toàn và vận hành hiệu quả.

1.1. Cấu tạo cơ bản của MCCB trong hệ thống điện

Cầu dao MCCB thường được lắp đặt trong tủ điện phân phối hoặc bảng điện chính, với các thành phần chính như:

Nguồn điện vào (Line): Đầu vào của MCCB kết nối trực tiếp với nguồn điện.
Nguồn điện ra (Load): Đầu ra cấp điện cho tải hoặc các thiết bị điện khác.
Tiếp điểm động và tiếp điểm tĩnh: Giúp kiểm soát dòng điện khi đóng/ngắt MCCB.
Cơ chế bảo vệ: Bao gồm bảo vệ quá dòng, ngắn mạch và quá tải.

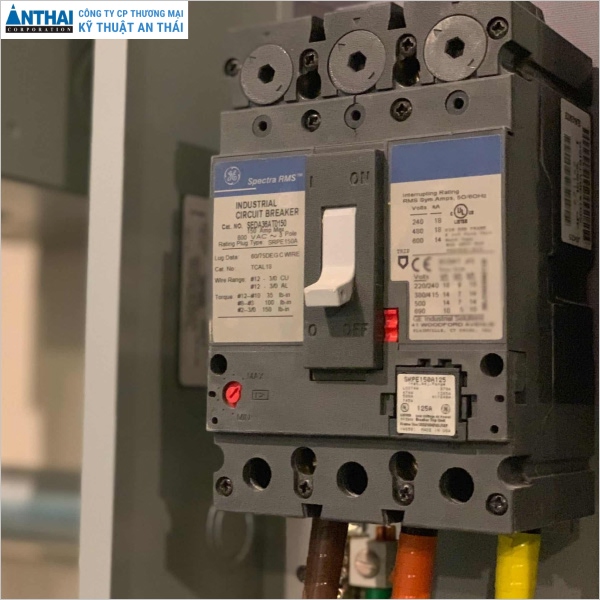

Sơ đồ lắp đặt cầu dao giúp dễ dàng lắp đạt thiết bị trong hệ thống điện, đảm bảo an toàn và vận hành hiệu quả

1.2. Sơ đồ lắp đặt cầu dao MCCB phổ biến

Hai sơ đồ đấu nối MCCB thường gặp:

Sơ đồ đấu MCCB trong hệ thống điện 1 pha:

Dây pha (L) từ nguồn điện nối vào đầu vào của MCCB.
Dây trung tính (N) đi thẳng từ nguồn đến tải mà không qua cầu dao MCCB.
Đầu ra của MCCB kết nối với thiết bị điện cần bảo vệ.

Sơ đồ đấu MCCB trong hệ thống điện 3 pha:

Ba dây pha (L1, L2, L3) từ nguồn điện nối vào các cực đầu vào của cầu dao MCCB.
Ba dây pha đầu ra kết nối với tải.
Dây trung tính (N) có thể đấu trực tiếp hoặc thông qua thanh đồng nối đất tùy thiết kế hệ thống.

Việc hiểu rõ sơ đồ lắp đặt sẽ giúp người thi công đảm bảo tính chính xác, tránh đấu nhầm gây sự cố, đồng thời giúp MCCB hoạt động ổn định, bảo vệ tốt nhất cho hệ thống điện.

Cầu dao bảo vệ động cơ là gì? Vai trò trong hệ thống điện

2. Tầm quan trọng của việc lắp đặt cầu dao MCCB đúng kỹ thuật

Lắp đặt cầu dao MCCB đúng kỹ thuật không chỉ giúp hệ thống điện hoạt động ổn định mà còn đảm bảo an toàn cho con người và thiết bị.

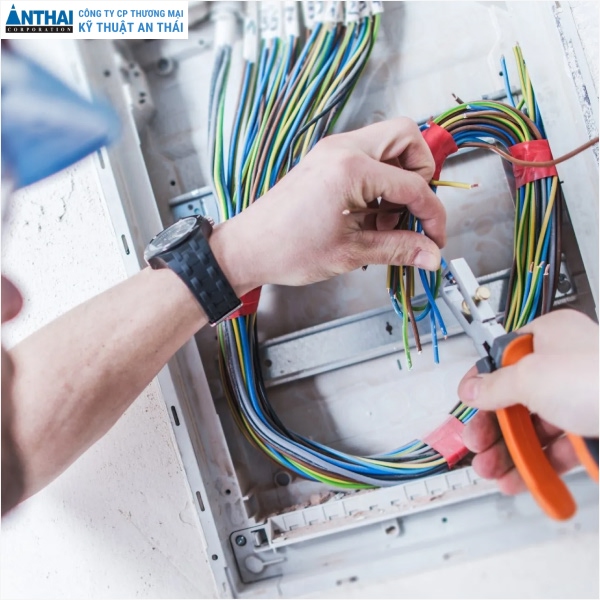

Lắp đặt cầu dao giúp hệ thống hoạt động ổn định và đảm bảo an toàn

Dưới đây là những lý do quan trọng chứng minh sự cần thiết của việc lắp đặt cầu dao MCCB đúng kỹ thuật.

2.1. Bảo vệ thiết bị điện và hệ thống

Cầu dao MCCB có chức năng chính là bảo vệ hệ thống điện khỏi các sự cố quá tải, ngắn mạch.

Nếu lắp đặt sai kỹ thuật, thiết bị này có thể không hoạt động đúng cách, dẫn đến cháy nổ hoặc hỏng hóc các thiết bị điện quan trọng.

2.2. Đảm bảo an toàn điện cho con người

Lỗi lắp đặt như đấu sai cực, kết nối không chắc chắn có thể gây rò rỉ điện, nguy cơ giật điện hoặc chập cháy.

Việc lắp đặt cầu dao MCCB đúng kỹ thuật sẽ giúp hạn chế tối đa các tai nạn điện trong quá trình sử dụng.

2.3. Tăng tuổi thọ cho MCCB và hệ thống điện

Khi được lắp đặt đúng theo tiêu chuẩn, MCCB sẽ hoạt động hiệu quả, ít bị hư hỏng do các yếu tố như quá nhiệt, đấu nối lỏng lẻo.

Điều này giúp kéo dài tuổi thọ của cầu dao MCCB cũng như toàn bộ hệ thống điện.

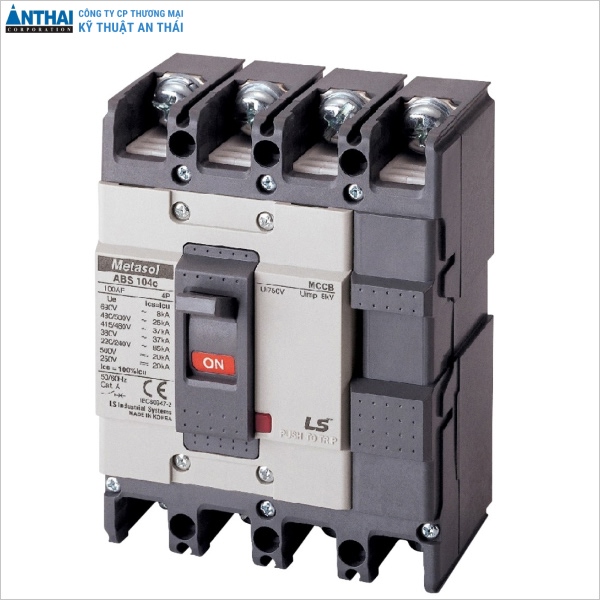

Lắp đặt cầu dao đúng sẽ giúp MCCB hoạt động hiệu quả và tăng tuổi thọ

2.4. Đảm bảo khả năng ngắt mạch chính xác

Một cầu dao MCCB được lắp đặt đúng sẽ giúp ngắt mạch kịp thời khi có sự cố, tránh ảnh hưởng đến các thiết bị khác trong hệ thống.

Nếu đấu nối sai hoặc không đúng tiêu chuẩn, thiết bị này có thể không hoạt động hoặc ngắt mạch chậm, gây thiệt hại lớn hơn.

2.5. Tuân thủ quy định và tiêu chuẩn an toàn điện

Lắp đặt cầu dao MCCB đúng kỹ thuật giúp hệ thống điện đáp ứng các tiêu chuẩn an toàn như IEC, TCVN.

Điều này nhằm đảm bảo an toàn lao động và tránh vi phạm quy định.
Đây là yếu tố đặc biệt quan trọng trong các công trình công nghiệp, dân dụng

Có thể thấy, việc lắp đặt MCCB đúng kỹ thuật là yếu tố quan trọng để đảm bảo hệ thống điện vận hành hiệu quả, an toàn và bền vững.

Vì vậy, cần tuân thủ hướng dẫn lắp đặt và các tiêu chuẩn kỹ thuật để hạn chế tối đa rủi ro trong quá trình sử dụng.

3. Cách lắp cầu dao MCCB lắp đặt trong tủ điện

Lắp đặt cầu dao MCCB trong tủ điện là bước quan trọng để đảm bảo hệ thống điện hoạt động ổn định, an toàn.

Lắp đặt cầu dao là bước quan trọng để đảm bảo hệ thống hoạt động ổn định, an toàn.

Dưới đây là hướng dẫn chi tiết các bước thực hiện đúng kỹ thuật:

3.1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp cầu dao MCCB, cần chuẩn bị đầy đủ dụng cụ và kiểm tra thông số kỹ thuật của thiết bị:

Dụng cụ cần thiết: Tua vít, kìm, đồng hồ đo điện, cờ lê, băng keo cách điện…
Kiểm tra thông số MCCB: Đảm bảo cầu dao MCCB có dòng điện định mức phù hợp với hệ thống điện.
Ngắt nguồn điện: Trước khi lắp đặt, phải cắt nguồn điện để đảm bảo an toàn.

3.2. Xác định vị trí lắp đặt trong tủ điện

Chọn vị trí phù hợp trong tủ điện để lắp đặt cầu dao MCCB, thường là trên thanh ray DIN hoặc tấm lắp đặt.
Đảm bảo khoảng cách đủ rộng để thuận tiện đấu nối dây và tản nhiệt tốt.

3.3. Cố định MCCB vào tủ điện

Nếu cầu dao MCCB có ngàm gài DIN rail, chỉ cần gài trực tiếp lên thanh rail trong tủ điện.
Nếu cầu dao MCCB dạng bắt vít, sử dụng ốc vít để cố định chắc chắn lên tấm lắp đặt trong tủ điện.

Lắp đặt cầu dao MCCB cố định vào tủ điện

3.4. Đấu dây điện vào MCCB

Sơ đồ đấu nối cơ bản:

Nguồn điện đầu vào (Line): Đấu vào các cực trên của cầu dao MCCB.
Nguồn điện đầu ra (Load): Đấu vào các cực dưới, nối với tải.
Dây trung tính (N): Đi thẳng vào thanh trung tính trong tủ điện.
Dây tiếp địa (PE): Kết nối với thanh tiếp địa trong tủ điện để đảm bảo an toàn.

Lưu ý khi đấu dây:
