Cách hoạt động của biến tần trong điều khiển tốc độ động cơ

02/12/2024

Tin tức

Biến tần điều chỉnh tốc độ động cơ thông qua thay đổi tần số dòng điện, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng hiệu quả.

Biến tần chính là giải pháp phổ biến được sử dụng để thực hiện nhiệm vụ điều khiển tốc độ động cơ một cách hiệu quả trong các hệ thống công nghiệp. Vậy, biến tần hoạt động như thế nào để thực hiện nhiệm vụ này?

Bài viết dưới đây sẽ giúp bạn khám phá nguyên lý hoạt động và các ứng dụng hiệu quả điều tốc bằng biến tần trong các ngành công nghiệp và sản xuất hiện nay.

1. Đôi nét về biến tần động cơ

Trong các hệ thống công nghiệp hiện đại, việc kiểm soát tốc độ và hiệu suất của động cơ đóng vai trò quan trọng để đảm bảo hoạt động ổn định và tiết kiệm năng lượng.

Một trong những công nghệ tiên tiến được sử dụng phổ biến để thực hiện điều này chính là biến tần.

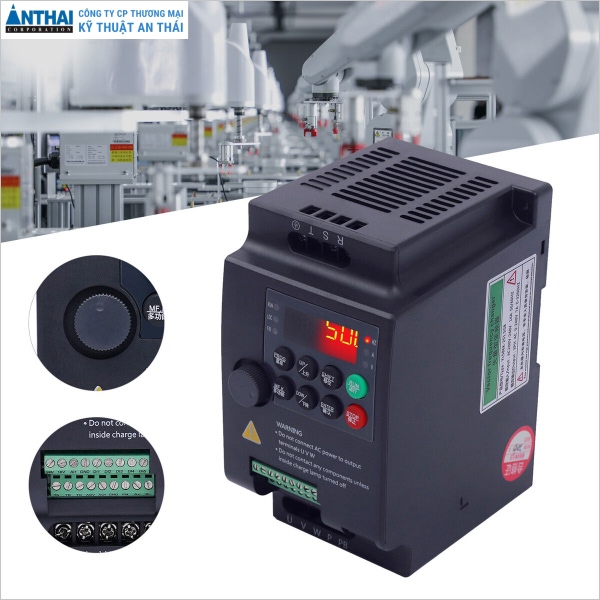

*Tìm hiểu một số thông tin cơ bản về biến tần động cơ*

Biến tần là thiết bị điện tử hiện đại, đóng vai trò quan trọng trong việc điều khiển tốc độ động cơ xoay chiều.

Với khả năng điều chỉnh tần số và điện áp cấp cho động cơ, thiết bị này không chỉ giúp kiểm soát tốc độ một cách chính xác mà còn kéo dài tuổi thọ thiết bị và giảm thiểu chi phí vận hành.

Đây chính là một khoản đầu tư xứng đáng cho nhiều ứng dụng đòi hỏi kiểm soát chính xác tốc độ của động cơ AC.

Cầu dao CB là gì? Tìm hiểu cấu tạo và nguyên lý hoạt động

2. Cách thức hoạt động của biến tần trong điều khiển động cơ

Nguyên lý hoạt động của biến tần dựa trên việc thay đổi tần số và điện áp cấp cho động cơ, từ đó điều chỉnh tốc độ quay của động cơ theo nhu cầu sử dụng.

Do đó, loại thiết bị này có thể điều khiển tốc độ của động cơ AC bằng cách xử lý nguồn điện AC đầu vào qua một chuỗi các giai đoạn:

2.1. Chỉnh lưu

Dòng điện xoay chiều (AC) từ nguồn điện đầu vào được chuyển đổi thành dòng điện một chiều (DC) thông qua bộ chỉnh lưu.

Quá trình này sử dụng các diode hoặc mạch chỉnh lưu cầu để tạo ra điện áp DC ổn định.

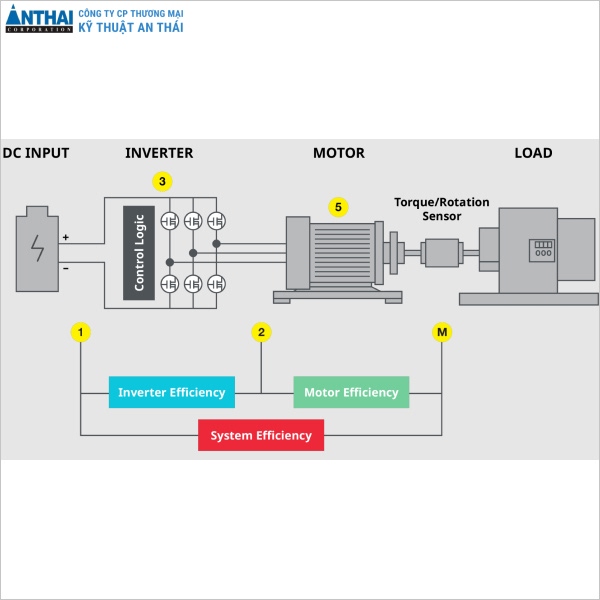

*Biến tần thay đổi dòng điện xoay chiều thành điện một chiều*

2.2. Lọc và lưu trữ

Nguồn điện DC sau khi chỉnh lưu sẽ được lọc qua các tụ điện để giảm nhiễu và duy trì điện áp ổn định.

Giai đoạn này tạo ra nguồn năng lượng sẵn sàng để biến tần có thể biến đổi.

2.3. Nghịch lưu

Dòng điện DC được chuyển đổi ngược lại thành dòng điện AC có tần số và điện áp thay đổi theo yêu cầu.

Quá trình này được thực hiện thông qua các linh kiện bán dẫn như IGBT (Insulated Gate Bipolar Transistor) hoặc MOSFET, được điều khiển bởi các xung PWM (Pulse Width Modulation).

2.4. Biến tần điều chỉnh tần số và điện áp

Biến tần sử dụng phương pháp V/f Control (điều chỉnh điện áp theo tần số) hoặc các kỹ thuật điều khiển vector để đảm bảo động cơ hoạt động ổn định và hiệu quả trong suốt dải tốc độ.

Nhờ cách hoạt động thông minh và hiệu quả trên, biến tần không chỉ tối ưu hóa hiệu suất mà còn góp phần nâng cao năng suất trong nhiều hệ thống khác nhau.

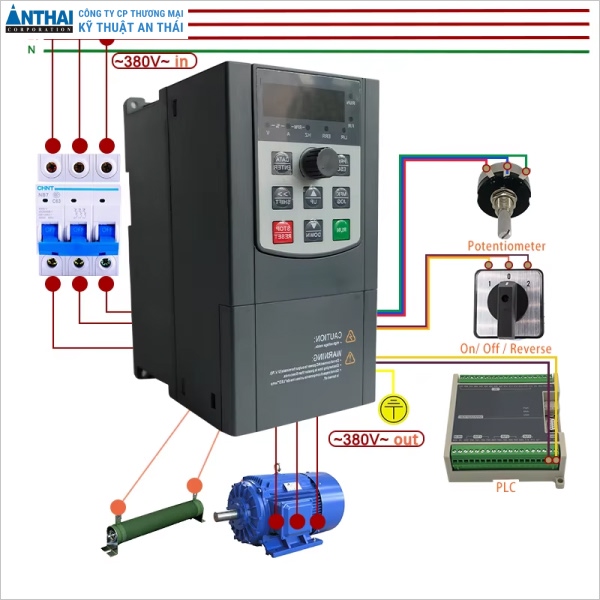

*Biến tần sử dụng phương pháp V/f Control và kỹ thuật điều khiển vector*

3. Ưu điểm của biến tần trong điều khiển động cơ

Biến tần mang lại nhiều lợi ích thiết thực cho nhiều ứng dụng công nghiệp nhờ những ưu điểm nổi bật sau:

Điều chỉnh tốc độ linh hoạt: Cho phép điều chỉnh tốc độ động cơ từ thấp đến cao mà không cần thay đổi cơ cấu cơ học.
Tiết kiệm năng lượng: Bằng cách điều chỉnh tốc độ động cơ phù hợp với tải, biến tần giúp giảm đáng kể mức tiêu thụ điện năng.
Bảo vệ động cơ: Giúp hạn chế dòng khởi động, tránh tình trạng quá tải và kéo dài tuổi thọ của động cơ.
Độ chính xác cao: Trong các ứng dụng đòi hỏi độ chính xác như băng tải, máy CNC, biến tần đảm bảo tốc độ và mô-men xoắn luôn đạt yêu cầu.

Với những ưu điểm này, biến tần ngày càng trở thành thiết bị không thể thiếu trong công nghiệp hiện đại.

4. Ứng dụng biến tần trong điều khiển động cơ

Nhờ lợi ích tối ưu tốc độ động cơ với biến tần một cách chính xác nên thiết bị này được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

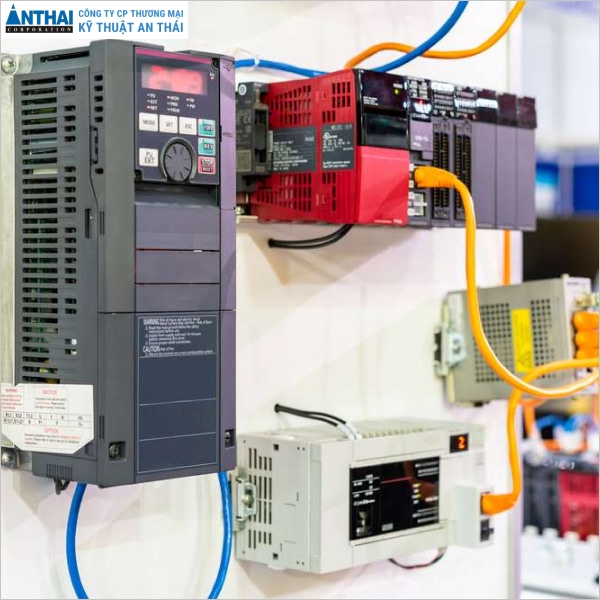

*Biến tần là thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp*

Dưới đây là một số ứng dụng hệ thống điều khiển biến tần phổ biến nhất:

Vận chuyển vật liệu: Được sử dụng rộng rãi trong hệ thống băng tải để điều khiển tốc độ di chuyển của vật liệu.
Sản xuất: Trong máy công cụ, thiết bị này đảm bảo kiểm soát tốc độ chính xác cho các quá trình cắt, khoan và các quy trình khác.
Hệ thống HVAC: Điều chỉnh tốc độ của quạt gió và bơm trong các hệ thống sưởi ấm, thông gió và điều hòa không khí.
Hóa chất và Dầu khí: Điều khiển chính xác các bơm để lưu lượng chất lỏng chính xác trong các quy trình khác nhau trong các ngành này.
Xử lý nước và nước thải: Điều khiển tốc độ bơm xử lý nước và nước thải, tối ưu hóa sử dụng năng lượng dựa trên nhu cầu.

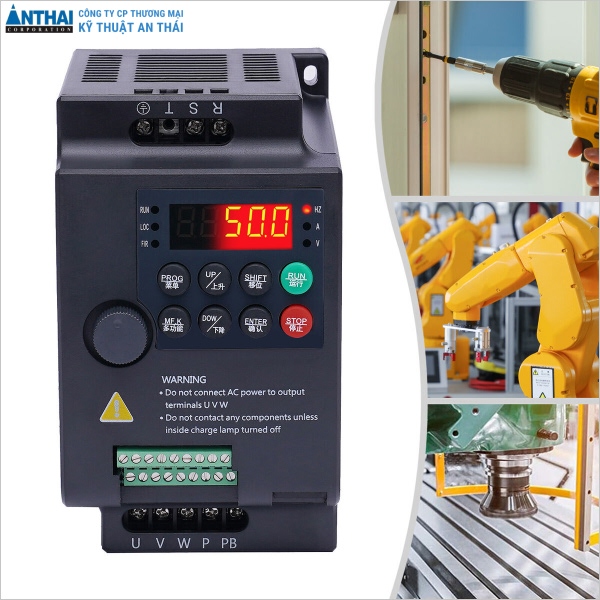

*Biến tần được ứng dụng trong hệ thống HVAC và ngành hóa chất*

Ngoài ra còn các ứng dụng phổ biến khác trong đời sống như:

Tự động hóa tòa nhà: Biến tần điều khiển quạt thông gió và bơm trong các tòa nhà, giúp cải thiện sự thoải mái và tiết kiệm năng lượng.
Nông nghiệp: Điều chỉnh bơm tưới tiêu để sử dụng nước hiệu quả và kiểm soát chính xác việc tưới nước cho cây trồng.
Năng lượng tái tạo: Loại máy này là thành phần quan trọng trong hệ thống tuabin gió, kiểm soát tốc độ của máy phát điện dựa trên điều kiện gió để tối ưu hóa việc phát điện.

Những ứng dụng đa dạng trên chính là minh chứng hoàn hảo nhất cho tầm quan trọng cũng như ưu điểm tiết kiệm năng lượng, cải thiện hiệu quả quy trình và kéo dài tuổi thọ động cơ của biến tần.
